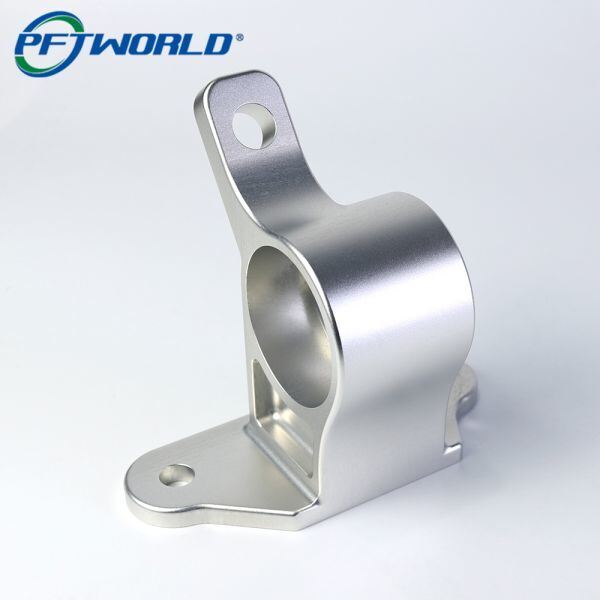

CNC Machining Industri-grade Metal Tube Mounting Bracket

Bracket pemasangan tabung logam adalah komponen kunci dalamOtomatisasi industri, kerangka mesin, sistem pipa, dan perakitan strukturalMereka menyediakandukungan yang aman, keselarasan yang tepat, dan resistensi getaranuntuk tabung logam dan jaringan pipa.kekuatan kelas industri, toleransi yang tepat, dan geometri yang dapat disesuaikanuntuk aplikasi khusus.

Artikel ini menjelaskan bagaimanaMesin CNC menghasilkan bracket pemasangan tabung yang tahan lama, pemilihan bahan, fitur presisi, dan praktik terbaik pabrik untuk aplikasi industri berkinerja tinggi.

Pilihan bahan secara langsung mempengaruhiKekuatan, ketahanan korosi, dan kemampuan mesin.

Tips pabrik:Baja tahan karat lebih disukai untuklingkungan yang rentan terhadap korosi atau suhu tinggi, sedangkan aluminium digunakan di manapenurunan berat badanadalah kritis.

Mesin CNC memungkinkan produksi geometri yang kompleks untuk memenuhipersyaratan pemasangan khusus:

• Lubang pemasangan ganda: Untuk pemasangan aman pada rangka atau mesin

• Goresan penjepit tabung: Memastikan keselarasan tabung yang tepat

• Tulang rusuk yang diperkuat: Meningkatkan kapasitas beban

• Kecil dan kecil: Mengurangi konsentrasi stres

Mesin presisi memastikanToleransi ± 0,01 ∼ 0,02 mm, penting untuk penyelarasan dan pemasangan bebas getaran.

Produksi bracket pemasangan tabung berkualitas tinggi melibatkan beberapa langkah:

1. Desain CAD

   • Tentukan geometri bracket, pola lubang, diameter tabung yang cocok, dan toleransi.

2. Pemrograman CAM

   • Optimalkan jalur alat untuk penggilingan, pengeboran, dan kontur.

3. Persiapan Bahan

   • Potong bahan baku logam ke ukuran yang mendekati.

4. Pengolahan kasar

   • Menghilangkan bahan bulk sambil meninggalkan izin untuk finishing.

5. Mesin presisi

   • Penggilingan akhir lubang, alur, dan permukaan pemasangan ke toleransi yang tepat.

6. Perbaikan permukaan

   • Deburring, polishing, anodizing (aluminium), atau passivation (stainless steel).

7. Pemeriksaan

   • Periksa dimensi dengan CMM, pemeriksaan visual untuk burrs, dan pengukuran permukaan akhir.

Bracket presisi tinggimembutuhkan alat yang tepat:

• Mesin penggiling ujung dan pemotong slotuntuk alur dan permukaan pemasangan

• Pengeborandengan sudut titik yang dioptimalkan untuk lubang bersih

• Alat karbida atau dilapisiuntuk ketahanan keausan, terutama pada stainless steel

• Perlengkapan rahang lunak atau khususuntuk mencegah deformasi selama penjepit

Tips:Untuk bracket tipis atau ringan, pemesinan dalam beberapa pengaturan dengan kekuatan penjepit yang rendah mencegah distorsi.

Tergantung pada bahan dan lingkungan, finishing permukaan meningkatkan:

• Ketahanan Pakai

• Perlindungan Korosi

• Penampilan

Pilihan umum:

Bracket kelas industri membutuhkanKinerja yang konsisten di bawah beban. Pabrik melakukan:

• Pemeriksaan dimensimenggunakan CMM atau kaliper

• Verifikasi lubang dan aluruntuk pemasangan tabung yang benar

• Pemeriksaan kasar permukaan(Ra 0,8−1,6 μm khas)

• Pengujian beban(untuk aplikasi kritis)

Memastikan jaminan toleransi yang tepatpemasangan yang handal, getaran minimal, dan daya tahan jangka panjang.

• Kerangka otomatisasi industri: Jalur konveyor, lengan robot

• Sistem hidraulik dan pneumatik: Pembuatan pipa dan tabung aman

• Mesin dan peralatan: Penyatuan dan dukungan struktural

• Sistem energi dan tenaga: Pemasangan pipa atau saluran pendingin

• Proyek industri khususmembutuhkan penyelarasan presisi dan kapasitas beban tinggi

Mesin CNC memungkinkan produksicustom, bracket pemasangan tabung logam kekuatan tinggidengan:

• Perataan lubang dan alur yang tepatuntuk penempatan tabung yang tepat

• Kapasitas beban tinggidengan desain diperkuat

• Toleransi ketat(± 0,01 ∼ 0,02 mm) untuk kinerja bebas getaran

• Perbaikan permukaan dan ketahanan korosicocok untuk lingkungan industri

• Keanekaragaman material: Aluminium, baja tahan karat, baja ringan, dan baja alat

Bracket yang diolah dengan benar memastikanperakitan yang tahan lama, andal, dan berkinerja tinggidalam mesin industri dan sistem struktural.
