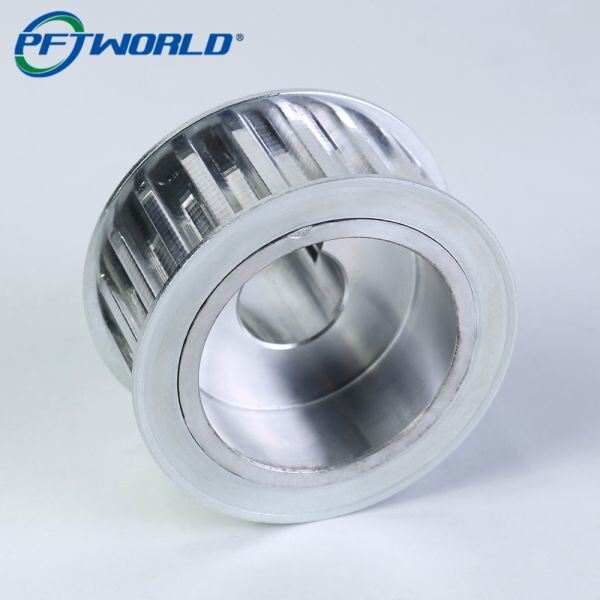

Puli Logam yang Dapat Disesuaikan Mesin CNC Alur yang Dimesin Presisi

Puli logam adalah komponen penting dalam otomatisasi industri, robotika, sistem konveyor, dan mesin presisi. Alur yang dimesin dengan benar memastikan penyelarasan sabuk yang akurat, rotasi yang mulus, dan masa pakai yang lama. Mesin CNC memungkinkan puli yang sangat dapat disesuaikan dengan toleransi ketat dan geometri alur yang kompleks untuk aplikasi khusus.

Panduan ini menjelaskan cara mesin CNC menghasilkan puli logam presisi, pertimbangan utama untuk kustomisasi, dan praktik terbaik untuk desain dan pemilihan material.

Puli mesin CNC dapat diproduksi dari berbagai logam tergantung pada kekuatan, ketahanan aus, dan kondisi lingkungan.

Tips: Aluminium lebih disukai untuk aplikasi ringan, sementara baja tahan karat digunakan ketika ketahanan korosi dan kekuatan mekanik sangat penting.

Alur puli menentukan kesesuaian sabuk, transmisi torsi, dan efisiensi operasional.

• Alur-V: Umum untuk sabuk-V; sudut presisi penting untuk cengkeraman
• Alur sabuk sinkronisasi: Membutuhkan nada dan profil yang tepat untuk gerakan sinkron
• Alur datar atau bulat: Untuk sabuk datar atau aplikasi khusus

Mesin CNC memastikan:

• Toleransi seketat ±0,01 mm
• Dimensi alur yang dapat diulang di seluruh batch
• Permukaan akhir yang halus (Ra 0,4–1,6 µm) untuk mengurangi keausan sabuk

Desain alur yang tepat mengurangi:

• Selip sabuk
• Keausan yang tidak merata
• Getaran dan kebisingan

Mesin CNC memungkinkan puli untuk sepenuhnya disesuaikan:

• Diameter dan lebar: Dari puli kecil (<20 mm) to large (>200 mm)
• Jumlah dan jarak alur: Puli multi-alur untuk operasi sabuk simultan
• Konfigurasi lubang dan alur pasak: Alur pasak standar atau kustom, sekrup set, atau lubang tirus
• Permukaan akhir: Permukaan yang dipoles atau dianodisasi untuk gesekan rendah dan perlindungan korosi

Fitur yang dapat disesuaikan membantu produsen menyesuaikan puli dengan mesin atau sabuk tertentu.

1. Desain CAD: Tentukan dimensi, geometri alur, lubang, dan material.
2. Pemrograman CAM: Jalur alat dioptimalkan untuk material, profil alur, dan kecepatan spindel.
3. Pemesinan Kasar: Hapus material curah menggunakan end mill atau alat putar.
4. Pemotongan Alur Presisi: Pemotongan halus menggunakan penggilingan atau pemutaran CNC berkecepatan tinggi.
5. Penyelesaian Permukaan: Penghilangan burr, pemolesan, atau pelapisan sesuai kebutuhan.
6. Inspeksi: Verifikasi dimensi, sudut alur, toleransi lubang, dan permukaan akhir.

Tips Pabrik: Menggunakan alat karbida dengan rake tinggi dan laju umpan yang terkontrol meminimalkan burr dan memastikan profil alur yang tepat pada logam seperti aluminium dan baja tahan karat.

Kontrol kualitas memastikan keseimbangan rotasi, presisi alur, dan keandalan mekanis:

• Pemeriksaan dimensi: Menggunakan mikrometer, CMM, atau komparator optik
• Pengukuran kekasaran permukaan: Pastikan Ra 0,4–1,6 µm
• Verifikasi lubang dan alur pasak: Uji kesesuaian dengan poros atau sabuk
• Penyeimbangan dinamis: Untuk aplikasi berkecepatan tinggi untuk mencegah getaran

• Otomatisasi industri: Konveyor, lengan robot
• Mesin presisi: Perangkat optik, peralatan laboratorium
• Komponen Otomotif & EV: Penggerak sabuk sinkronisasi
• Sistem energi: Generator, turbin angin
• Rakitan mekanis kustom yang membutuhkan penyelarasan sabuk dan transfer torsi tertentu

• Presisi tinggi: Toleransi ketat memastikan penyelarasan sabuk yang tepat
• Kualitas yang dapat diulang: Produksi konsisten di seluruh batch
• Fleksibilitas: Mudah untuk memproduksi prototipe atau batch kustom
• Fleksibilitas material: Aluminium, baja, kuningan, perunggu, atau paduan kustom
• Waktu tunggu yang berkurang: Lebih cepat daripada metode pengecoran atau penempaan tradisional untuk jumlah kecil hingga menengah

Puli logam mesin CNC kustom sangat penting untuk sistem mekanis presisi tinggi di mana penyelarasan sabuk, transmisi torsi, dan daya tahan sangat penting.

Saat mencari puli CNC, pertimbangkan:

• Material: Aluminium, baja tahan karat, kuningan, atau perunggu
• Jenis dan jumlah alur: Sabuk-V, sabuk sinkronisasi, datar, atau kustom
• Toleransi presisi: ±0,01 mm untuk aplikasi kritis
• Permukaan akhir: Dipoles atau dilapisi untuk ketahanan aus dan korosi
• Kustomisasi: Lubang, alur pasak, diameter, dan lebar yang disesuaikan dengan aplikasi Anda

Mesin CNC memastikan presisi, pengulangan, dan fleksibilitas untuk prototipe dan produksi.
